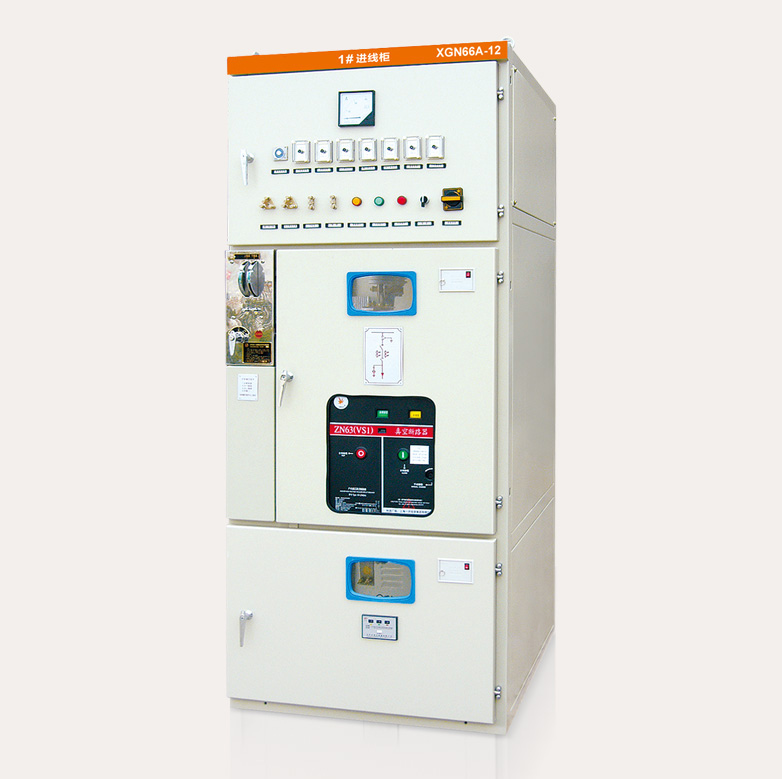

XGN66A-12型箱式固定式交流金屬封閉開關設備

?

XGN66A-12型箱式固定式交流金屬封閉開關設備似下簡稱開關柜漣用于3_6~12kV三相交流 50Hz^統中作為接受與分配電能的裝S ,適合于頻繁操作的場所和配裝油開關的開關柜改造之用?其母線系統為單母線系獅單母線分段系統。符合國家標準哪906《3~35喊流金屬封閉開關設備》和電力部DL/T404《戶內交流高壓開 關柜訂貨技術條件}、也滿足國際標準丨EC60298《額定電壓1KV以上52KVS以下交流金屬外売開 關設備和控制設備》標準的要求.開關柜外形美觀、體積小、具有芫整可靠的防誤操作功能，開關 柜內配裝的主開關VS1-12S或ZN28-1趣其空斷路器,隔離開關采用GN30-12、GN19-10型隔 離開關,娜開關采用JN15-1趣接地開關。
正常使用條件：
■ 環境溫度：最局+40℃ ,最低—15℃
■海拔高度：不超過1000m ;
■相對濕度：日平均值不超過95% ；月平均不超過90% ；
■地震強度不超過8級；
■無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
結構特點：
■ 開關柜為箱式固定式結構，柜體由薄板和角鋼焊接而成。開關柜后上部為主母線室，室頂部設有
壓力釋放裝置;前上部為繼電器室，小母線可從室底部用電纜連接，開關柜中下部貫通，母線室通過 GN30型旋轉式隔離開關與中下部保持電氣連接；中部安裝真空斷路器，下部安裝接地開關或出線側 隔離開關；后部安裝電流互感器、電壓互感器、避雷器，一次電纜從柜后下部出線；柜底布置有接地 母線，貫穿于整排開關柜;隔離開關與接地開關在柜前左部操作。
■開關柜采用相應的機械閉鎖裝置，此閉鎖結構簡單，操作方便，五防可靠
a. 本閉鎖只有在斷路器確實分?jǐn)嗪螅拍軐⑹直鷱?quot;工作"位置拉出右旋至"分?jǐn)?quot;閉鎖位置， 分合隔離開關，防止了帶負荷分合隔離開關。
b. 當斷路器和上下隔離均處于合閘狀態，手柄處于"工作位置"時，前柜門不能打開,防止誤入 帶電間隔；
c. 當斷路器和上下隔離開關均處于合閘狀態，手柄不能轉至"檢修〃或"分?jǐn)嚅]鎖〃位置，避免 誤分?jǐn)嗦菲鳎?dāng)手柄處在"分?jǐn)嚅]鎖〃位置時，只能分上下隔離，不能合斷路器，避免了誤合斷路 器。
d. 當上下隔離未分閘，接地開關就不能合上,手柄不能從〃分?jǐn)嚅]鎖"位置旋至"檢修〃位置， 可防止帶電掛地線。
注：根據開關設備方案不同，有的方案不帶下隔離，或?qū)⑾赂綦x改用接地開關，其閉鎖和五防均 能達到要求。

?
